ニュープラくん・ニュープラくんライト（雨水貯留槽）
強化型プラスチック製雨水貯留浸透施設
 |
|
| 高強度化、軽量化を実現した次世代型の雨水貯留構造体! |
| |
|
『ニュープラくん』『ニュープラくんライト』は、プラダムくんの利点である95％以上の空隙率を確保しつつ、水平方向の強度を向上し、かつモデルチェンジにより軽量化を実現した雨水貯留構造体。駐車場下でも安心して設置することができ、作業性も向上しました。
|
| |
| |
|
|
|
ニュープラくん・ニュープラくんライトの特徴
| 大きな空隙率 |
組立後の実質空隙率95%
以上。掘削量・残土量を
少なくできトータルコ
ストを抑制。
|
|
| 安心の耐久性 |
長期クリープ性能は、
（公社）雨水貯留浸透
技術協会の新技術基準
に対応。駐車場の下に
も設置可能。 |
|
| 抜群の作業性 |
本体の重さが約3kgと
軽量。ジョイント部材
を無くしたことで、
作業効率がアップ。
|
|
施設高の選択肢が
増加 |
最小施設高0.35ｍのため、
地下水位が高い場
所での適用可能性が拡
大。
|
|
附帯施設の設置が
容易 |
・水位点検管
・点検管理桝
・エア抜き管
|
|
| 納得の品質管理 |
製造委託先と連携して、
品質管理を徹底。
正確かつ適切な品質管理を実施。
|
|
確かな
性能と品質 |
| 公益社団法人 雨水貯留浸透技術協会 技術評価認定を取得。 |
 |
|

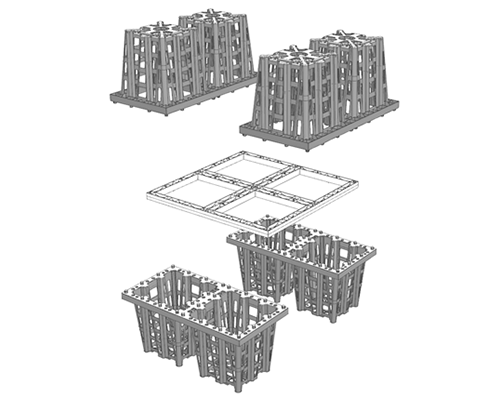

構造図
|
| ニュープラくんイメージ図 |
|
ニュープラくんの構造部材
■本体ブロック
F型（凹）とM型（凸）の2種類があります。大きな空隙を確保しつつ、鉛直方向の荷重に対する充分な強度を保有しています。
■フレーム
本体ブロックのジョイント部材として使用します。高強度の原料樹脂を採用しており、水平方向に対して充分な強度を保有しています。
■天板
上面、天端部を水平にするために使用します。
|
|
 |
・奇数段
本体F型、M型、フレーム、F型…の順に積層します。
・偶数段
フレーム、本体F型、M型、フレーム…の順に積層します。
・最上段に天板を設置します。
※実際の製品の色は、図と異なる場合があります。
適用範囲（ニュープラくん）
| 段数 |
h:施設高（m） |
最大埋設深度（m） |
土被り（m）
（上載荷重 T-25 対応の場合） |
槽幅の適用範囲（m） |
| 1段 |
0.35 |
2.35 |
0.50～2.00 |
150.5 |
| 2段 |
0.67 |
2.67 |
0.50～2.00 |
150.5 |
| 3段 |
1.02 |
3.02 |
0.50～2.00 |
150.5 |
| 4段 |
1.34 |
3.34 |
0.50～2.00 |
150.5 |
| 5段 |
1.69 |
3.69 |
0.50～2.00 |
150.5 |
| 6段 |
2.01 |
3.99 |
0.50～1.98 |
150.5 |
| 7段 |
2.36 |
3.99 |
0.50～1.63 |
150.5 |
| 8段 |
2.68 |
3.99 |
0.50～1.31 |
150.5 |
| 9段 |
3.03 |
3.99 |
0.50～0.96 |
150.5 |
| 10段 |
3.35 |
3.99 |
0.50／0.50超～0.64 |
150.5／73.5 |
施設幅と施設長さは、0.7m単位となります。
奇数段：最下段はフレームより設置 偶数段：最下段は本体F 型より設置
適用範囲（ニュープラくんライト）
| 段数 |
h:施設高（m） |
最大埋設深度（m） |
土被り（m）
（上載荷重 T-25 対応の場合） |
槽幅の適用範囲（m） |
| 1段 |
0.35 |
1.35 |
0.50～1.00 |
150.5 |
| 2段 |
0.67 |
1.67 |
0.50～1.00 |
150.5 |
| 3段 |
1.02 |
2.02 |
0.50～1.00 |
150.5 |
| 4段 |
1.34 |
2.20 |
0.50～0.86 |
150.5 |
| 5段 |
1.69 |
2.20 |
0.50～0.51 |
150.5 |
施設幅と施設長さは、0.7m単位となります。
奇数段：最下段はフレームより設置 偶数段：最下段は本体F 型より設置
用途／業種例
| 全国の学校等公共施設、工場、ビル、マンション、商業施設、福祉施設、飲食店、宅地造成その他で幅広くご利用いただけます。 |
| |
| |
 |
|
|
|
| |
 |
|
| |
設計ご担当者様向けに、構造図のダウンロードページをご用意しております。 |
|
