ニュートレンチくん-Ⅱ(浸透トレンチ型プラスチック製雨水貯留浸透施設)
浸透トレンチ型プラスチック製雨水貯留浸透施設
![top_newtrench2.jpg top_newtrench2.jpg](https://www.titibu.co.jp/dcms_media/image/top_newtrench2.jpg) |
|
【NETIS旧登録製品】
抜群の水処理能力で工事面積を大幅削減!
|
|
プラスチック製雨水貯留浸透施設『ニュートレンチくん-Ⅱ』は、抜群の空隙率で工事面積を大幅に削減します。配管作業が不要、組み立ては連結ピースをワンタッチではめるだけで非常に簡単、工期の短縮にも役立ちます。上載荷重T-25に対応し、駐車場下の設置も可能。ニュートレンチくん-Ⅱ独自の本体内部メンテナンス機能つきで、維持管理も非常に容易な製品です。
これらの特長から、従来品の砕石トレンチに対して~40%のコストダウンも可能です。(行政により異なりますので、詳しくはお問い合わせください)
|
|
ニュートレンチくん-Ⅱは、国土交通省の新技術情報提供システム『NETIS』の旧登録製品です(旧登録番号 KT-130092-A)。 |
|
|
|
ニュートレンチくんをモデルチェンジしました
公益社団法人雨水貯留浸透技術協会の新技術指針に則り、ニュートレンチくんをモデルチェンジした新規格「ニュートレンチくん-Ⅱ」を発売いたしました(製品寸法は変更ありません)。
「ニュートレンチくん-Ⅱ」は従来型と比べて以下のような改良が加えられております。
公益社団法人
雨水貯留浸透技術協会
新技術指針に対応
|
|
|
|
移送管リブを無くし
槽内点検カメラによる
槽内部の確認が可能に
|
|
|
ニュートレンチくんの特徴
空隙率94% |
抜群の水処理能力で 工事面積を大幅削減! |
|
工事もラクラク |
一個約6.7kgの軽量 設計。配管作業がなく 簡単で工期を短縮! |
|
通水菅内臓 |
槽内に通水菅がある ことにより水の流れも スムーズ! |
|
簡単な維持管理 |
目詰まり防止用の移送菅
により、機能低下への 対策も万全! |
|
丈夫で長持ち |
T-25に対応し、駐車場下
の設置も大丈夫! |
|
エコロジー |
リサイクル原料
(再生ポリプロピレン)の
使用で環境にもやさしい! |
|
確かな 性能と品質 |
ニュートレンチくん-Ⅱは、公益社団法人 雨水貯留浸透技術協会技術評価認定を取得しています。 |
![詳しくはこちら](/dcms_media/image/common/btn_detail.gif) |
|

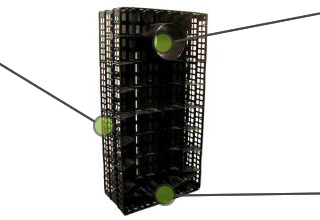

構造図
規格品番:NT094 規格:W500×H1000×L250 |

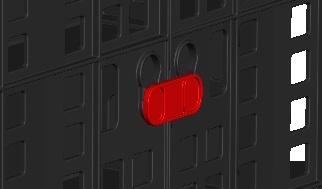

接続面 |
付属の連結ピースを6カ所、ワンタッチで止めることにより、簡単に接続できます。 |
![Assem2.jpg Assem2.jpg](https://www.titibu.co.jp/dcms_media/image/Assem2.jpg) |
|
![構造図](/dcms_media/image/newtrench_img10.jpg) |
通水管(φ150) |
通水管が装置内に組み込まれているため、ニュートレンチくん-Ⅱを接続するだけで、配管作業は必要ありません。 通水管の管底は、ニュートレンチくん-Ⅱの天端より△230mmの位置にあります。 |
|
移送管 |
槽内に流入した土粒子をメンテナンス時に排出するときに使用します。 |
|
第14回環境・設備デザイン賞『第Ⅰ部門:設備器具・システムデザイン部門』入賞
![copy_楯&賞状_第14回環境・設備デザイン賞 商品ページ用.jpg copy_楯&賞状_第14回環境・設備デザイン賞 商品ページ用.jpg](/dcms_media/image/copy_%E6%A5%AF%EF%BC%86%E8%B3%9E%E7%8A%B6_%E7%AC%AC14%E5%9B%9E%E7%92%B0%E5%A2%83%E3%83%BB%E8%A8%AD%E5%82%99%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3%E8%B3%9E%20%E5%95%86%E5%93%81%E3%83%9A%E3%83%BC%E3%82%B8%E7%94%A8.jpg) |
|
一般社団法人 建築設備綜合協会では、環境・設備デザインの的確で客観的な評価が広く一般社会に公開され、認知されるよう、優秀な「環境・設備デザイン」に対して賞を送って表彰する『環境・設備デザイン賞』を主催しています。
ニュートレンチくんは、2016年4月15日に行われた『第14回環境・設備デザイン賞第二次審査』にて、「汎用性のある設備器具・設備機器・設備システムで、審美性・機能性などに優れたデザイン」を対象とする『第Ⅰ部門:設備器具・システムデザイン部門』に入賞いたしました。
|
用途/業種例
全国の公共施設、歩道や道路の下、工場、ビル、マンション、商業施設、飲食店、宅地造成その他で幅広くご利用いただいております。 |
|
![photo](/dcms_media/image/common/use_box_bar.gif) |
業種例 |
建築設計事務所、構造設計事務所、設備設計事務所、ゼネコン・サブコン、 住宅メーカー・工務店、給排水工事業、建設コンサルタント、その他建設業、 不動産・デベロッパー、商社・卸売り |
![施工実績](/dcms_media/image/common/btn_case.gif) |
![photo](/dcms_media/image/common/use_box_bar.gif) |
|
|
|
![駐車場への設置例](/dcms_media/image/newtrench_img11.jpg) |
駐車場への設置例 |
|
|
![配置・構造図ダウンロード](/dcms_media/image/newtrench_img12.gif) |
|
![施工状況・メンテナンス](/dcms_media/image/newtrench_img13.gif) |
|
|
設計ご担当者様向けに、構造図のダウンロードページをご用意しております。 |
|
ニュートレンチくんの施工状況写真、メンテナンス実施要領はこちらです。 |
|
