施工写真・維持管理

施工状況(例:駐車場)

トレンチ型の縦列配置時の施工状況をご紹介します。
土地利用用途に応じて、並列配置することも可能です。


掘削
1   掘削
右三角
透水シート敷設
2   透水シート敷設
右三角
ニュートレンチくん組立
3   ニュートレンチくん組立
右三角
桝と本体の取付
桝と本体の取付   桝と本体の取付
右三角
透水シート巻付
透水シート巻付   透水シート巻付
右三角
埋め戻し(縦列設置)
埋め戻し   埋め戻し

ニュートレンチくんの維持管理

維持管理は、ゴミ除去フィルター(管口フィルター)に付着したゴミ等の除去、流入桝の泥だめ部の清掃【通常メンテナンス】と、 槽内に入り込んだ土粒子の除去【特別実施メンテナンス】の2段階で行います。

~特別実施メンテナンスの概要~
槽内に流入した土粒子は、下部の板状ガイドにより移送管に誘導され、小型ポンプで発生した水の流れに乗り、移送管を伝って管理桝に排出、 フィルター(不織布等)により除去されます。

特別実施メンテナンスのイメージ

維持管理実施図
1   管理枡に小型ポンプを設置する。
2   揚水した水を、流入枡にセットしたフィルター(不織布等)を通して排水する。
3   水がきれいになるまで、水流を循環させる。

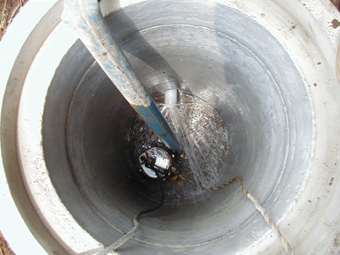

ポンプにより揚水中の管理枡
1   ポンプにより揚水中の管理枡

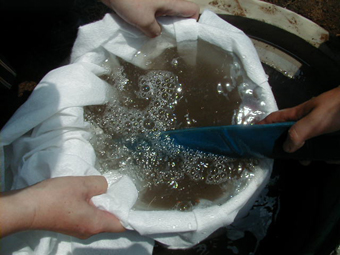

開始5分後の水の状態(濁水)
2   開始5分後の水の状態(濁水)

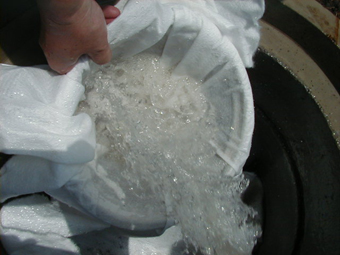

開始20分後の水の状態(澄んだ水)
3   開始20分後の水の状態(澄んだ水)

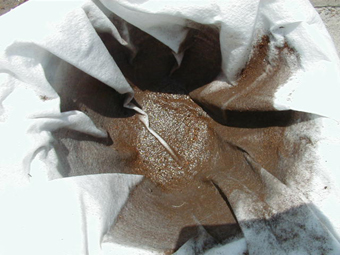

除去された土粒子
4   除去された土粒子
